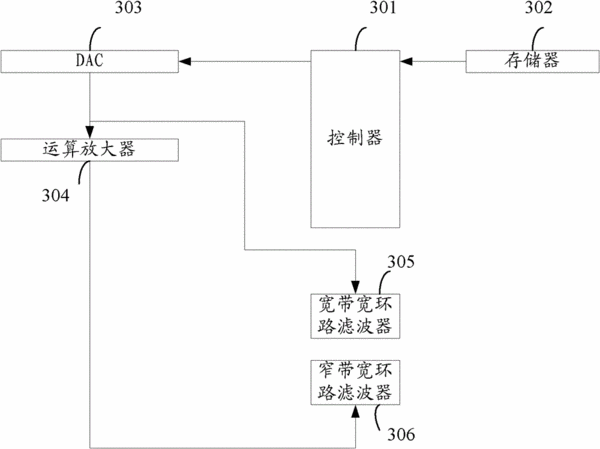

摘要：本發明提供的鎖相環快速鎖定的電路及方法，設置寬帶寬環路濾波器和窄帶寬環路濾波器兩個環路，開始時寬帶寬環路濾波器作為鎖相環中的環路濾波器，預置壓控電壓同時給寬帶寬環路濾波器和窄帶寬環路濾波器進行電壓預置，使鎖相環中的鑒相器中的頻差快速減小到一個較小值，該過程中頻差越小，捕獲階段T1所用的時間也越短。當寬帶寬環路濾波器電壓預置穩定后，由寬帶寬環路濾波器為窄帶寬環路濾波器進行電壓預置，從而窄帶寬環路濾波器獲得精確的預置壓控電壓，由窄帶寬環路濾波器作為鎖相環中的環路濾波器。鎖相環最終穩定階段使用的窄帶寬環路濾波器，窄帶寬環路濾波器是窄帶寬環路，因此不會惡化鎖相環的相位噪聲。
- 專利類型發明專利
- 申請人海能達通信股份有限公司;
- 發明人羅海軍;郎華敏;張靜磊;陳明君;
- 地址518057 廣東省深圳市南山區高新技術產業園北區北環路好易通大廈
- 申請號CN201110080103.X
- 申請時間2011年03月31日
- 申請公布號CN102122957B
- 申請公布時間2016年01月06日
- 分類號H03L7/099(2006.01)I;
