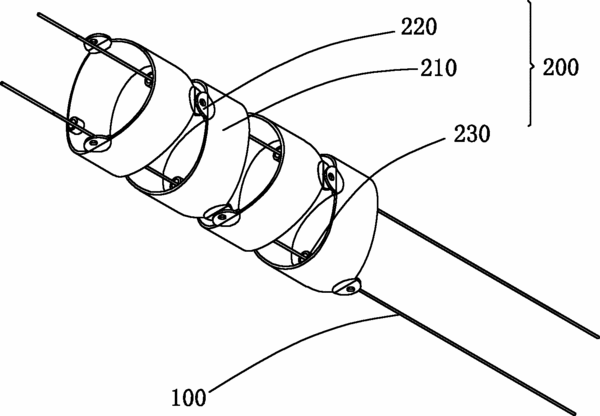

摘要：一種內窺鏡彎曲控制結構，包括旋轉機構、支撐機構、多個延伸機構及彎曲機構，所述旋轉機構包括底面及與所述底面相對的圓弧狀的正面，所述旋轉機構的底面的一部分向與所述正面相反的方向突出形成圓弧狀的支撐件，所述延伸機構呈細長的絲狀，所述彎曲機構由多個圓環構成，所述圓環之間通過連接件連接，所述圓環的內壁上設置與所述延伸機構對應的限定圈，所述支撐機構作為所述支撐件的支點，每個延伸機構一端與所述旋轉機構連接，另一端依次穿過各個圓環的對應的限定圈。通過力度的大小與延伸機構配合實現彎曲機構的360度的彎曲。內窺鏡彎曲控制結構通過純機械的方式實現360度旋轉，無需使用電源，能有效減輕對電源的負擔。
- 專利類型發明專利
- 申請人深圳市亞泰光電技術有限公司;
- 發明人陸丕清;李濤;黎文富;鄭翔;劉國兵;劉文燦;
- 地址518057 廣東省深圳市南山區朗山路中嘉達大廈8樓
- 申請號CN201110024752.8
- 申請時間2011年01月21日
- 申請公布號CN102062939B
- 申請公布時間2012年02月15日
- 分類號G02B23/24(2006.01)I;
