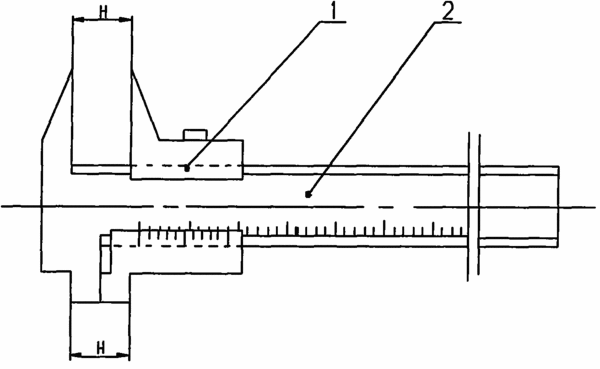

摘要：本發明公開了一種軸孔測量儀，解決了現有技術對有機械配合關系的被機加工后的軸和孔的精度測量無法實現用一把游標卡尺實現互為基準的測量工作的技術問題。包括定尺(2)和在定尺(2)上活動設置的游標(1)，所述的定尺(2)的前端上方設置有測軸的直角三角形測量頭，在定尺(2)的前端下方設置有測孔的長方形測量爪，定尺(2)的前端上方設置的測軸的直角三角形測量頭的測量起始位與定尺(2)的前端下方設置的測孔的長方形測量爪的測量起始位在一條直線上，在定尺(2)上活動設置的游標(1)的測軸的測量起始位與游標(1)的測孔的測量起始位在一條直線上。本發明結構簡單，維護方便。
- 專利類型發明專利
- 申請人太原剛玉物流工程有限公司;
- 發明人郝隆譽;
- 地址030012 山西省太原市東崗路310號
- 申請號CN201010545368.8
- 申請時間2010年11月12日
- 申請公布號CN102052883A
- 申請公布時間2011年05月11日
- 分類號G01B3/20(2006.01)I;
