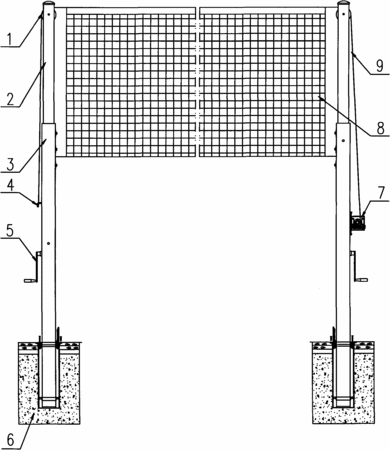

摘要:本發明公開了一種排球比賽所使用的直插式排球柱,包括立柱,立柱的上側設置有活動桿,活動桿上端設置有走線輪,在立柱的外側設置有緊線機構;所述的活動桿安裝在立柱的內腔中,活動桿與立柱之間設置有能阻止活動桿轉動的阻轉裝置,活動桿的下端與活靈固定連接,活靈套裝在絲桿外側,活靈與絲桿通過螺紋配合連接,絲桿設置在立柱和活動桿的內腔中,絲桿的下側活動設置在定位塊中,定位塊固定安裝在立柱內腔中,絲桿的下端安裝有從動錐齒輪,與從動錐齒輪相嚙合的主動錐齒輪活動設置在立柱側壁上,主動錐齒輪的外端與升降手柄相連接。上述結構的直插式排球柱易操作,能實現活動桿高度的細微調節。
- 專利類型發明專利
- 申請人江蘇金陵體育器材股份有限公司;
- 發明人李春榮;
- 地址215628 江蘇省張家港市南豐鎮海豐路68號(金陵體育器材)
- 申請號CN201010577343.6
- 申請時間2010年12月07日
- 申請公布號CN101991939A
- 申請公布時間2011年03月30日
- 分類號A63B61/02(2006.01)I;A63B61/04(2006.01)I;
