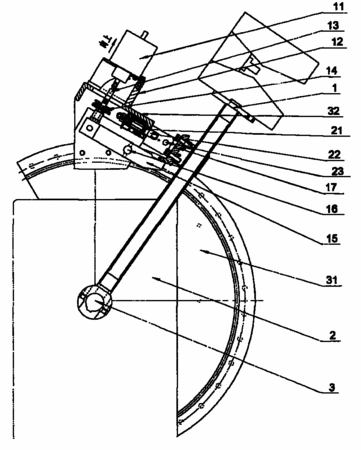

摘要：本發明公開了一種示波沖擊試驗機的擺錘掛擺機構，包括主機、擺錘、脫掛鉤裝置、緩沖裝置、舉擺角調節裝置，所述擺錘通過一擺錘轉軸與所述主機相連；所述脫掛鉤裝置包括：電磁吸鐵、用于支撐電磁吸鐵的支承座，所述支承座的外側設有拉桿，所述拉桿與一彈簧的一端相連，所述彈簧的另一端與一掛鉤軸相連，所述掛鉤軸上設有一掛鉤，所述掛鉤與一錘鉤相連；所述緩沖裝置包括一緩沖彈簧，所述緩沖彈簧與一緩沖頭相連，所述緩沖頭的外側設有一限位開關；所述舉擺角調節裝置包括一帶有圓弧滑槽的調節圓盤。本發明將其應用在同一臺示波沖擊試驗機同一只擺錘的情況下可精確、定量地改變沖擊速度和沖擊能量，為材料的沖擊性能試驗拓展了更大的空間。
- 專利類型發明專利
- 申請人上海聚德永升測控系統有限公司;
- 發明人董文軍;
- 地址201201上海市浦東新區張江高科技園區張江路727號3A室
- 申請號CN200910050703.4
- 申請時間2009年05月07日
- 申請公布號CN101571464A
- 申請公布時間2009年11月04日
- 分類號G01N3/34(2006.01)I;
