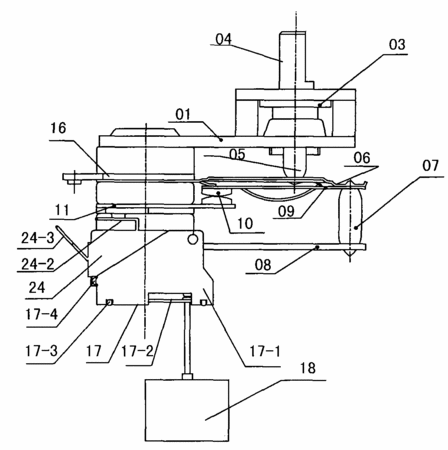

摘要：本發明涉及一種溫度傾倒控制器，屬于電熱器件溫度控制技術領域。該控制器包括固定端彼此絕緣隔離固定的雙金屬感溫片、帶靜觸點的接觸片、帶動觸點的簧片，雙金屬感溫片和帶動觸點的簧片另一端之間隔有絕緣棒，帶動觸點的簧片一側裝有感溫調節裝置；固定端裝有常閉微動開關，微動開關與動靜觸點構成串聯電路，微動開關的按鈕下方固定重錘吊架，重錘吊架對應按鈕的位置形成凹窩，凹窩中心的通孔吊裝與連桿下端連接的重錘，連桿的上端形成與凹窩形狀相配且緊鄰按鈕的帽頭。由于凹窩與帽頭形成類似球鉸鏈結構，因此無論朝360°范圍任意方向傾倒，帽頭都會觸及按鈕，使微動開關斷開，從而切斷電源，徹底消除電熱器件使用的安全隱患。
- 專利類型發明專利
- 申請人南京新立訊電器有限責任公司;
- 發明人毛霖;
- 地址211161江蘇省南京市江寧街道工業集中區(立訊企業)
- 申請號CN200910031259.1
- 申請時間2009年04月28日
- 申請公布號CN101540494A
- 申請公布時間2009年09月23日
- 分類號H02H5/04(2006.01)I;H01H35/02(2006.01)I;
