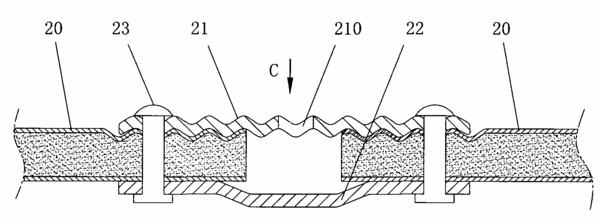

摘要：本發明涉及一種大型箱體用側壁，包括多塊相互拼接的無骨架側板和連接兩相鄰無骨架側板拼接端的拼接結構，該拼接結構包括夾在兩相鄰無骨架側板拼接端兩側位于箱內的內連接件、位于箱外的外連接件和連接該內、外連接件和無骨架側板拼接端的鉚釘，內連接件與無骨架側板拼接端的重疊部分橫截面為波紋形狀。本發明大型箱體用側壁采用波紋形內連接件代替原帶凸出波形的內連接件，連接結構強度和剛度滿足箱體要求，消除了側壁箱內側凸出的臺階，避免了貨物與側壁臺階相互擦碰和破壞，提高了箱體裝載空間；內外連接件與兩相鄰無骨架側板拼接端重疊部分采用相吻合的波紋形狀相配合，降低了鉚釘的剪切應力，提高了側壁橫向連接強度和連接可靠性。
- 專利類型發明專利
- 申請人中國國際海運集裝箱（集團）股份有限公司;廣東新會中集特種運輸設備有限公司;
- 發明人姚谷;
- 地址518067廣東省深圳市蛇口工業區港灣大道2號中集集團研發中心大樓
- 申請號CN200710074728.9
- 申請時間2007年06月04日
- 申請公布號CN101318587A
- 申請公布時間2008年12月10日
- 分類號B65D90/02(2006.01);B62D33/04(2006.01);
