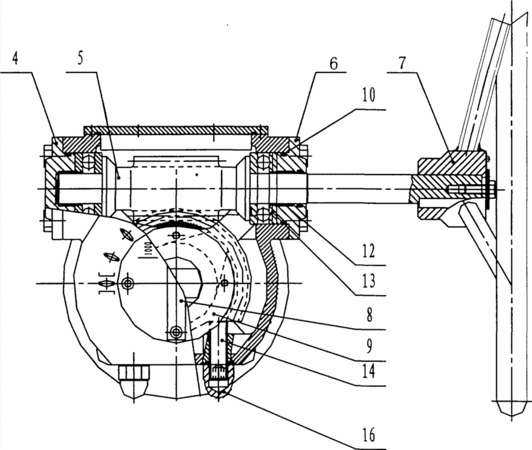

摘要：本發明涉及全密封閥門驅動裝置，它解決了水下閥門密封不嚴的問題，屬于全密封蝸輪、蝸桿傳動裝置。包括殼體、蝸桿軸、蝸桿、軸套和閥軸，手輪裝在蝸桿上，通過其帶動與其嚙合的蝸輪，蝸輪與主軸套連接，主軸套的內孔安裝閥軸，將動力傳給閥軸，帶動閥軸轉動，軸承面均用O型圈進行密封，殼體為一整體件，在殼體側面開窗口，蝸桿和蝸輪通過該窗口裝入殼體，側蓋密封在側窗口上，實現靜態密封。本發明改變了傳統裝入蝸輪是從上下主軸線裝入的結構形式，側面窗口無傳動件，是靜態密封，密封變的很容易。特別適用于水下閥門的使用。
- 專利類型發明專利
- 申請人沈陽恒屹實業有限公司;
- 發明人張林;
- 地址110004 遼寧省沈陽市和平區青年大街386號
- 申請號CN200810010151.X
- 申請時間2008年01月18日
- 申請公布號CN101240861B
- 申請公布時間2013年11月27日
- 分類號F16K31/53(2006.01)I;F16K41/00(2006.01)I;F16K27/00(2006.01)I;
