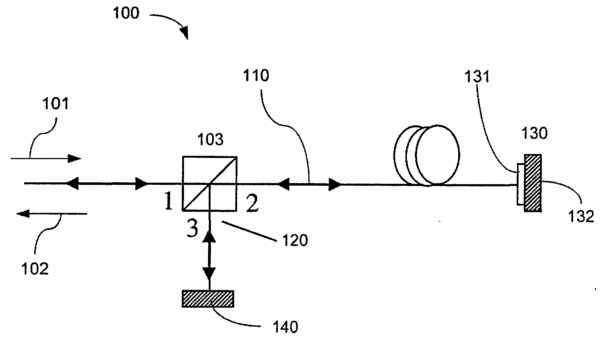

摘要:本發明涉及緊湊型光延遲裝置,屬于光學設備技術領域,包括一個光偏振分束器(PBS)具有三窗口,其中,第一光偏振態的光從PBS的第一窗口和第二窗口之間傳輸穿過,垂直于第一偏振態的光的第二光偏振態的光進入第二窗口和第三窗口中的一個,被反射到另外一個;具有第一端點的第一光路與PBS的第二窗口進行光學連接;一個法拉第反射鏡連接到第一光路的第二端點,在沿著第一光路上的每一個位置上,反射回的光的偏振態和從PBS向著法拉第反射鏡發射的光的偏振態偏振方向正交;一個具有第一端點的第二光路被連接在PBS的第三窗口;和一個反射器被連接到第二光路的第二端點。本發明利用了光的偏振特性使得光在光路中傳輸四次,從而使得光路延遲量總共達到四倍。
- 專利類型發明專利
- 申請人北京高光科技有限公司;通用光訊光電技術(北京)有限公司;
- 發明人姚曉天;
- 地址100089 北京市海淀區長春橋路11號億城大廈C1座303
- 申請號CN200710146317.6
- 申請時間2007年09月05日
- 申請公布號CN101226281B
- 申請公布時間2011年05月11日
- 分類號G02F1/01(2006.01)I;G02B6/28(2006.01)I;
