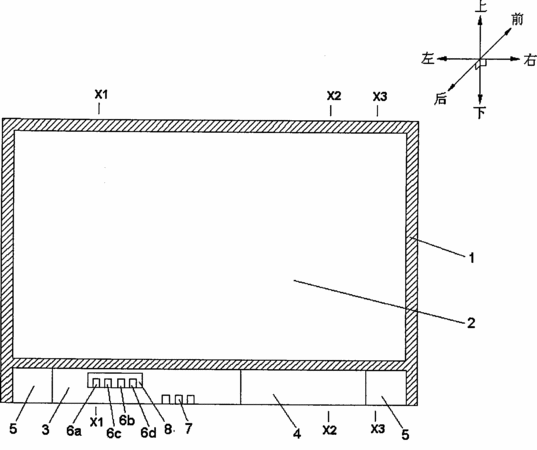

摘要:一種薄型顯示設備,包括:第一輸入端子(6a),所述第一輸入端子(6a)位于顯示設備的后面;顯示面板(2),所述顯示面板(2)位于顯示設備的前面;和控制電路(3),其中,所述第一輸入端子(6a)的軸線與所述顯示面板(2)的背面大致平行,所述控制電路(3)位于所述顯示面板(2)的下面,所述控制電路(3)的寬度大于高度。與現有技術相比較,本發明首次綜合考慮了控制電路的形狀(寬度大于高度)、位置(位于顯示面板的下面)和輸入端子的設置方式(輸入端子的軸線與顯示面板的背面大致平行),三者組合后不僅減小了顯示設備的厚度尺寸和高度尺寸,而且使得顯示設備的整體結構變得更緊湊,布局更合理。
- 專利類型發明專利
- 申請人索尼(中國)有限公司;
- 發明人陳雄;山砥克已;木原修;
- 地址100000 北京市朝陽區東三環北路霞光里18號佳程大廈A座25層
- 申請號CN200710186416.7
- 申請時間2007年11月16日
- 申請公布號CN101183501B
- 申請公布時間2011年05月25日
- 分類號G09F9/00(2006.01)I;G09F27/00(2006.01)I;H04N5/64(2006.01)I;
