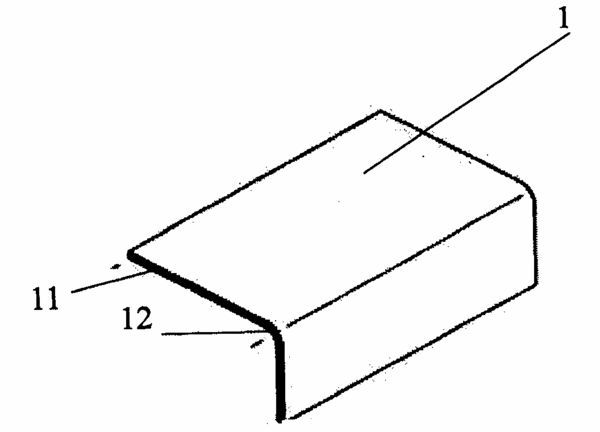

摘要：本發明涉及一種厚型可彎曲裝飾板及其制造方法，包括裝飾紙、三聚氰胺、牛皮紙、酚醛樹脂和熱熔性樹脂，其特征在于：其厚度在2～12mm之間，可以彎曲成與平面的角度在60°-135°之間，其彎曲半徑在15-20mm之間；制造方法，是通過以下步驟實現的：將2mm-12mm的厚型可彎曲裝飾板熱壓成厚型可彎曲抗倍特，使熱固性樹脂和熱熔性樹脂同時固化，其溫度在110℃-130℃之間，壓力在65Kg/cm2-75Kg/cm2之間；在彎曲時再次加溫軟化，其溫度在110℃-130℃之間，并利用不同角度的模具加壓，其不同角度在60°-135°之間，其壓力在65Kg/cm2-75Kg/cm2之間，彎曲半徑在15-20mm；使之達到可彎曲，不產生裂紋和鼓泡；可廣泛使用于有特殊要求的裝修、裝潢場合(無塵、無菌、易清洗)；是一種新一代可替代彩鋼板的優良裝飾材料。
- 專利類型發明專利
- 申請人浙江瑞欣裝飾材料有限公司;
- 發明人陳孫敏;
- 地址200042上海市長壽路1076號1001室
- 申請號CN200410052712.4
- 申請時間2004年07月09日
- 申請公布號CN100515761C
- 申請公布時間2009年07月22日
- 分類號B32B27/06(2006.01)I;B29C53/04(2006.01)I;E04F13/00(2006.01)I;E04F13/18(2006.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
