2套雷達流量站應用于湖北水利水電研究院

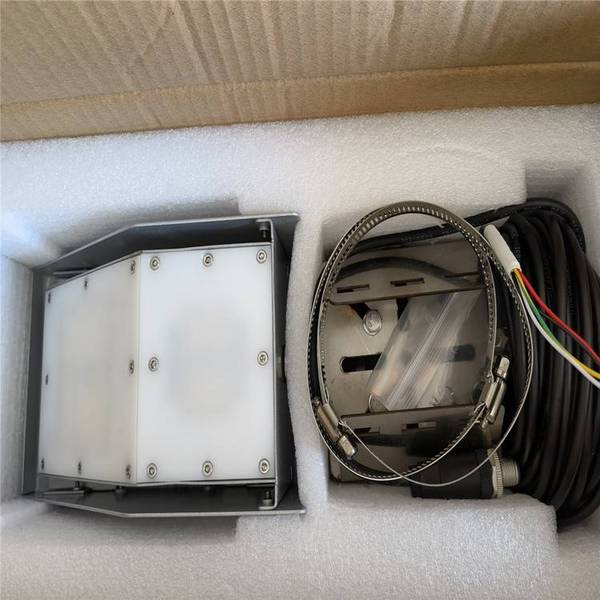

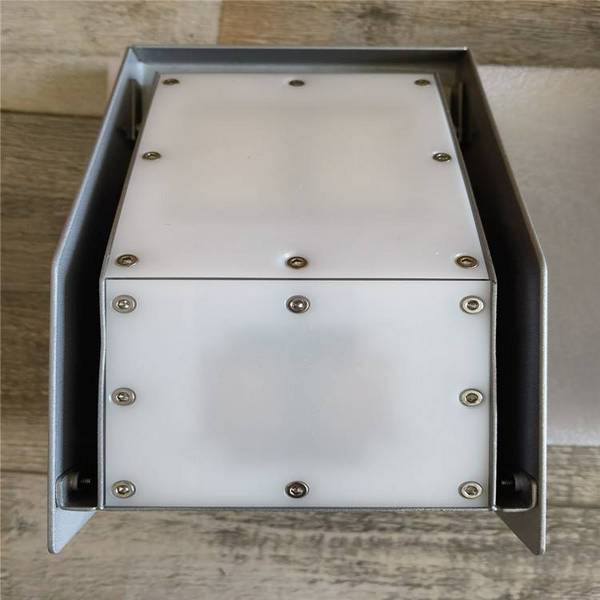

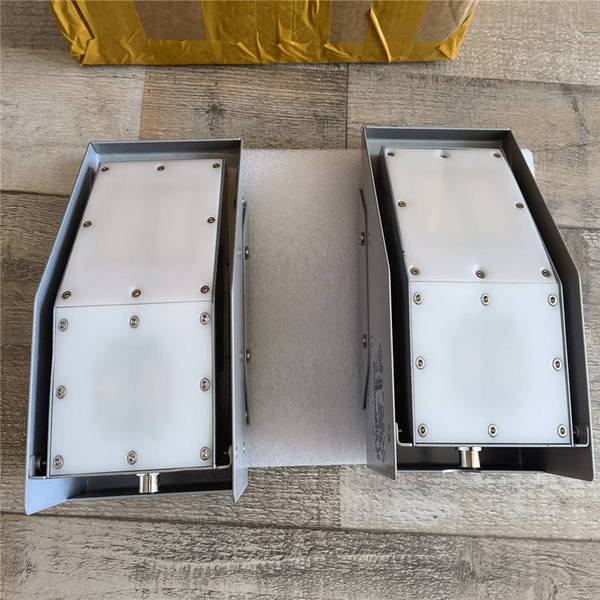

設備圖片如下：
2套雷達流量站應用于湖北水利水電研究院
具體參數如下：
1. 非接觸、安全低損、少維護、不受泥沙影響
2.能勝任洪水期高流速條件下的測量
3.具有防反接、防雷保護功能
4.系統功耗低，一般太陽能供電即可滿足測流需要
5.多種接口方式，既有數字接口又具有模擬接口，方便接入系統
6.無線傳輸功能（可選），可將數據無線傳輸到3.5km以外
7.測速范圍寬，測量距離遠達40m
8.多種觸發模式：周期、觸發、查詢、自動
9.安裝特別簡單，土建量很少
10.全防水設計，適合野外使用
河道、灌渠、防汛等水文測量
江河、水資源監測
環保排污、地下水道管網監測
城市防洪、山區暴雨性洪水監測
地質災害預警監測
| 測量范圍 | 0.03-20m/s |
| 測量精度 | ±0.01m/s;±1%SF |
| 雷達天線 | 平面微帶陣列式天線 |
| 分辨率 | 1mm/s |
| 波束角 | 25°*12° |
| 雷達垂直傾斜角補償 | 自動補償 |
| 流速方向識別 | 雙向自動識別 |
| 測量持續時間 | 0-180s，可設定 |
| 測量間隔 | 1-18000s可調 |
| 雷達波頻段 | 24GHz（K-Band) |
| 有效距離 | 40m |
| 測量誤差 | ≤1%（0.01m/s） |
| 自動角度補償 | |
| 垂直角度修正范圍 | 0-70° |
| 準確度 | ±1° |
| 分辨率 | ±0.1° |
| 接口 | |
| 數字接口 | RS232RS485MODBUS協議 |
| 無線傳輸（可選） | 433MHz |
| 模擬輸出 | 4-20mA |
| 外殼材質 | 鋁合金外殼 |
| 防護等級 | IP68 |
| 12V時的功耗 | 待機小于1mA； 測量時約25mA |
| 工作溫度 | -35℃-70℃ |
| 存儲溫度 | -40℃-70℃ |
| 防雷 | 集成防雷功能 |
| 尺寸 | 100*100*40 |
