          集沙儀具有分層結構的可調旋轉制作方法

          教育裝備采購網 2019-12-10 16:07 圍觀520次

            本實用新型涉及風沙環境監測設備技術領域,尤其涉及一種具有分層結構的可調式旋轉集沙儀。

            背景技術:

            集沙儀是監測風沙流的一種儀器,按照收集原理可分為主動式和被動式,主動式多用于風洞內,而被動式室內外都可以使用,由于使用方便,被大量使用。目前比較成熟實用的集沙儀是一種帶有尾翼的沙塵收集器,它可以利用風力驅動尾翼使其擺動旋轉,使集沙儀進沙口始終對著來風的方向。一般的旋轉部分都是采用滑動軸的方式,這種結構簡單、維護簡單,而且沙塵不會阻塞旋轉部分;但是無法做到同時監測相同地點不同高度的風沙流。因此,我們提出了一種具有分層結構的可調式旋轉集沙儀。

          集沙儀具有分層結構的可調旋轉制作方法

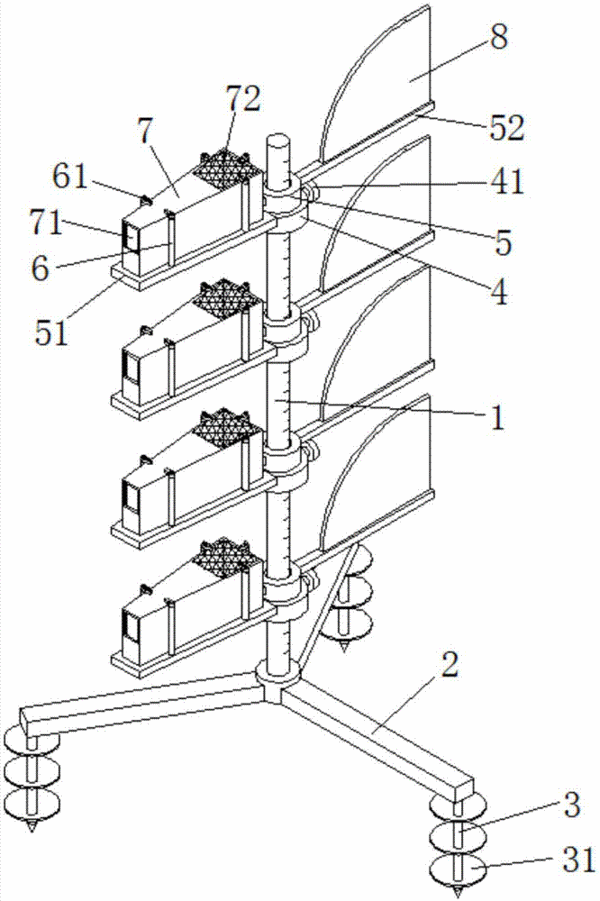

            1.一種具有分層結構的可調式旋轉集沙儀,包括主桿(1),所述主桿(1)的底端沿其周向均勻固定有固定桿(2),所述固定桿(2)遠離所述主桿(1)的一端豎直設有第二固定桿(3),其特征在于,所述主桿(1)上沿其長度方向設有多個集沙單元,所述集沙單元均包括環形結構的調節塊(4),所述調節塊(4)套設在所述主桿(1)上,所述調節塊(4)的一側貫穿連接有鎖緊螺栓(41),所述鎖緊螺栓(41)與所述調節塊(4)螺紋連接,所述調節塊(4)的上方設有環形結構的旋轉軸(5),所述旋轉軸(5)套設在所述主桿(1)上,所述旋轉軸(5)的一側固定有連接座(51),所述連接座(51)上放置有集沙盒(7),所述連接座(51)的周向上并位于所述集沙盒(7)的外側固定連接有多個限位柱(6),所述限位柱(6)的頂部通過螺釘轉動連接有固定卡塊(61),所述固定卡塊(61)的一端卡扣在所述集沙盒(7)的頂面邊緣上,所述集沙盒(7)遠離所述旋轉軸(5)的一端上部設有進沙口(71),所述集沙盒(7)頂面上遠離所述進沙口(71)的一端設有出風口,所述出風口上固定連接有濾網(72),所述旋轉軸(5)遠離所述連接座(51)的一側固定有連接桿(52),所述連接桿(52)上固定連接有風向標(8)。

            2.根據權利要求1所述的一種具有分層結構的可調式旋轉集沙儀,其特征在于,所述第二固定桿(3)上沿其長度方向均勻固定有固定盤(31),所述固定盤(31)為漏斗結構。

            3.根據權利要求1所述的一種具有分層結構的可調式旋轉集沙儀,其特征在于,所述旋轉軸(5)的內環兩端均固定設有轉動環(53),所述轉動環(53)的截面為三角結構,且其中一個角與所述主桿(1)的外壁相接觸。

            4.根據權利要求1所述的一種具有分層結構的可調式旋轉集沙儀,其特征在于,所述調節塊(4)的頂面上固定設有墊圈(42),所述墊圈(42)的截面為三角結構,且其中一個角與所述旋轉軸(5)的底面相接觸。

            5.根據權利要求1所述的一種具有分層結構的可調式旋轉集沙儀,其特征在于,所述連接座(51)的中部為鏤空結構。

            6.根據權利要求1所述的一種具有分層結構的可調式旋轉集沙儀,其特征在于,所述集沙單元的數量為四個。

            7.根據權利要求1所述的一種具有分層結構的可調式旋轉集沙儀,其特征在于,所述主桿(1)沿其長度方向設有刻度。

          集沙儀具有分層結構的可調旋轉制作方法
