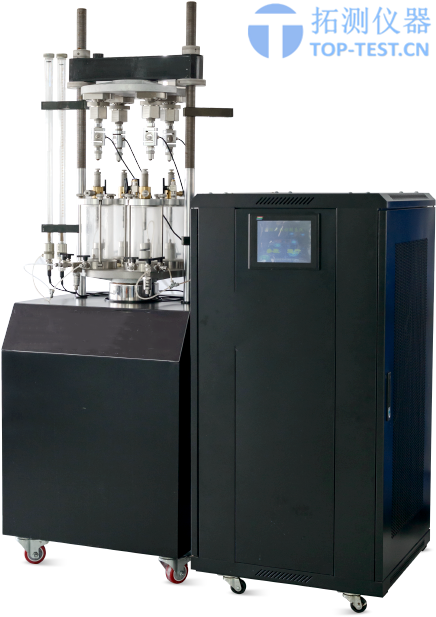

蘇州拓測儀器設備有限公司TT-AT4型全自動四聯應變控制三軸儀，是在常規三軸儀的基礎上進一步改進，開發、研制而成。其目的是為提高三軸儀試驗功效和減少占地用房，使三軸試驗又特殊項目試驗轉變成常規的土工試驗。因此，該儀器具有結構緊湊，體積小， 操作方便、性能穩定、自動化程度高等數據采集與處理功能。實踐已證明，改型后的三軸儀可以提功效四倍，是一種國內外比較先進、高效、理想的三軸試驗儀器。
二、基本組成與功能
1、由步進電機數字控制的豎向加荷系統
它使用的是一種國際上先進的無級變速裝置， 不僅出力大、性能穩定、而且變速范圍廣，是單片機控制和計算機控制的兼容好的自動控制系統。
2、壓力室
加荷試驗平臺上設有四個壓力室，可以施加相
同或不相同的周圍壓力，使土樣在固結排水、不固結不排水條件下都能進行同步的三軸壓縮試驗。
3、多功能三軸試驗儀的側壓力控制和反壓力控制裝置
它們被設計在同一個控制裝置內，體積小巧，周圍壓力可以直接采用氣壓控制，也可以進行液壓控制，這種控制系統采用單片機數字控制，也可以用步進電機數字液壓控制系統進行高壓的三軸固結試驗，反壓力體變管直接安裝在主控柜上，可以充分利用儀器空間，使整體形象緊湊而美觀。
4、荷載傳感器，孔壓傳感器，體變傳感器，位移傳感器（可以軸向加荷的步進電機計算）
荷重傳感器安裝在四個壓力室傳壓活塞上方的反力架上?？讐?a class='keywords' target='_blank' href='http://www.dongsenyule.com/product_t1_4_ca92.shtml'>傳感器安裝在四個壓力室底部的排水三通上。四個體變傳感器分別安裝在體變管下端并置于主控柜上，位移傳感器的位移量可由計算機控制的軸向加荷的步進電機由步進角計算而得。
5、主控柜組成與功能
主控柜具有獨立控制和數據傳輸的微型計算機系統，并有觸摸屏按照驗要求輸入試驗參數進行三軸應變控制試驗，還可以指令三軸試驗的圍壓大小，采集和儲存荷重，孔壓，體變， 位移等有效數據。
微型計算機的控制系統與計算機連接后，所有的控制參數設定和數據的采集及處理均有計算機執行完成。
6、數據采集和處理系統
計算機配置兼容性較好的Windows XP 或 Windows 2007 操作系統。計算機數據采集頻率可以根據試驗需求用戶自行按時間設定和位移量設定。計算機可以自動繪制實時跟蹤曲線。
橫坐標按時間或位移，縱坐標按荷重或孔壓設置并且同步記錄四個壓力室在同一個位移條件下的荷重孔壓，或在 CD 試驗（排水條件下）排水量（體變）。
7、本儀器的置換和兼容功能
可以根據需要在主機加荷平臺上置換一個高壓三軸，或置換一個大三軸壓力室進行平面應變試驗，或置換一個 CBR 試驗容器，或者進行四個K0 試驗等等。
三、技術指標
1、軸向壓力 P : 0~40kN，無級變速，加載，卸載；
2、軸向行程：0~100mm，設有限位開關； 3、剪切速率：0.001mm~4mm/min；
4、周圍壓力（側壓力）σ3 ：0~600kPa（氣壓式），0~2000kPa（液壓式）；
5、反壓力σb ：0~600kPa（氣水轉換），0~2000kPa（液壓式）；
6、孔隙壓力 U ：0~600kPa，0~2000kPa；
7、體積變量? V：0~50ml；
8、土樣面積：12cm2；
9、土樣高度：2 倍于土樣直徑（80mm）；
10、主機體積：600×600×1700mm；
11、測壓反壓控制體積：750×450×1200mm；
12、凈重：150kg。
四、全自動四聯應變控制三軸儀實驗步驟
1、制備土樣
根據實驗要求切取四個原狀土或人工制備擾動土，分別進行密度和含水率試驗以及描述其土樣特效。
2、將三軸儀處于待機狀態（整機檢查）通電預熱。
3、分別打開四個壓力室，土樣底部管路、透水石沖水排氣飽和。
4、將裝有乳膠膜的土樣置于土樣座上并且把充水排氣飽和的土樣帽置于土樣上端，將乳膠膜扎緊密封。
5、裝上壓力室后分別施加不同或相同圍壓，檢測式樣飽和度，根據 UU，CU，CD 試驗要求進行不排水或者固結排水試驗（可以單向或雙向排水）。
6、當排水穩定后記下各土樣的排水量，按 CU，CD 式樣方法進行等應變控制剪切試驗。
7、剪切速率按照試驗規程的不同土性和不同的試驗方法設定。
8、由微型計算機或計算機采集試驗過程中的各項參數直至土的應變為 20%停機。
五、數據采集
六、繪制應力應變曲線和摩爾強度包線
八、結論與意見
1、全自動四聯應變控制三軸儀是創新發展的結果，該儀器根據國內外的實驗室的現狀，經反復試驗研究，既能滿足教學科研，又能夠貼近生產實際的需求，工作效率最高的自動化的三軸試驗儀。
2、全自動四聯應變控制三軸儀具有出力大，實驗空間兼容性強，它不僅可以進行高，中， 低四聯三軸試驗還可以進行大土樣智能應力路徑三軸試驗，大土樣的粗粒的滲壓試驗，四聯K0 固結試驗以及CBR 試驗等等。
3、全自動四聯應變控制三軸儀經用戶實踐表明該儀器數據穩定，操作方便，自動化程度高，具有較高的工作效率，是國內外獨創的新型三軸儀。
