螺栓雖小,作用卻不??!它遍及我們生活的方方面面,廣泛用于各個領域的構件連接,如機械結構、汽車、飛機、高速公路、橋梁中等。螺栓聯接失效輕則導致結構損壞,重則引發安全事故!

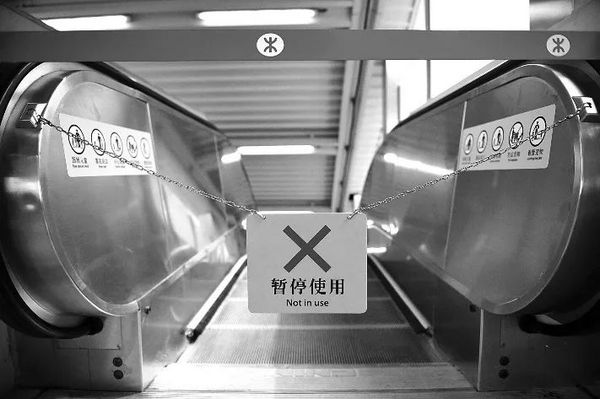

電梯行業:螺栓失效引發事故
汽車行業:螺栓松動導致召回
風電行業:螺栓問題導致坍塌
在螺栓聯接中,緊固力矩過大往往會導致聯接失效,甚至會出現螺栓強度不足而斷裂;過小又使得螺栓聯接不可靠,受工作載荷后容易因應力幅過大而發生疲勞破壞。
探究螺栓強度、螺栓緊固扭矩和軸向緊固力等之間的關系,對于確保螺栓聯接的正常工作起著至關重要的作用。
如何探究螺栓可靠性?螺栓應變計!

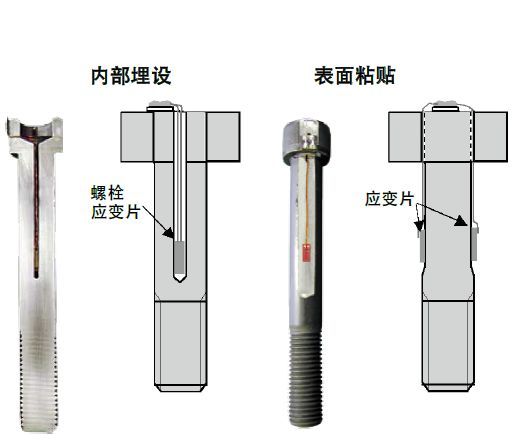

通過螺栓應變計測量施加到螺栓的軸向應力,可以確定和管理螺栓的緊固狀況。此外,軸向應力測量對于了解螺栓強度和設計螺栓連接方式也很有幫助。根據螺栓的使用條件,有螺栓內部埋設法和表面粘貼法。
內部埋設法
螺栓專用應變片(BTM/BTMC系列)
在螺栓中心鉆孔,孔徑為1.6mm或2mm。將應變片插入螺栓孔中并使用專用膠粘劑埋設。該方法的優點是在緊固螺栓時可以避免墊圈等物件對應變片的損傷。
表面粘貼法
F/QF/ZF/CF系列應變片(根據使用溫度及環境選擇)
將兩組應變片以軸向對稱形式粘合在螺栓軸的兩側,以消除彎曲的影響。為了避免在緊固螺栓或與墊圈接觸時損壞應變片,螺栓表面經過略微削平后粘貼應變片。
標定
為實現精確的測量,安裝完成后需使用專門的校準設備對螺栓應變計進行標定,根據所施加的載荷和應變數據(應變儀測得)得到應變程度與加載的軸向緊固力之間的線性關系,用于實際使用過程中螺栓軸向緊固力的計算。
日本東京測器研究所(TML)
TML深耕應力應變測量領域60余年,產品線涵蓋應變片、傳感器、動靜態測量儀器等,憑借多年的研發技術積累,致力于生產專業、值得信賴的產品。
歐美大地作為TML的獨家總代理,為您提供全系列產品、技術咨詢及售后服務,歡迎垂詢!
