【仿古指南車】
仿古指南車的主要用途：該實驗裝置是為密切配合本學科專業基礎課機械原理課程教學改革開發創新實驗而開發的。改革的主要思想是以運動方案的創新設計為重點，以培養學生創新設計能力為核心。該實驗裝置可以啟迪學生的創新思維,為學生提供創新源泉，活學活用課堂教學的主要內容。仿古指南車可開設的實驗有：本實驗是密切配合本學科專業基礎課程機械原理課堂教學而設計的實驗。機械原理課堂教學的目的就是讓學生掌握運動方案設計的方法。
1. 通過操縱觀察仿古指南車的運動，繪制其機構運動簡圖;
2. 利用復合輪系的計算方法對其運動學方案進行原理公式的推導，從而真正了解仿古指南車的工作原理;
3. 讓學生利用所學運動方案創新設計的知識，自行設計一個滿足指南車功能原理的新方案。
通過上述實驗，鞏固和加深對機械原理課程內容復合輪系知識及功用的理解和掌握。培養學生靈活運用所學知識解決實際問題的能力，培養學生機械系統創新設計的能力。
3. 裝置的主要功能介紹
指南車是中國古代用來指示方向的一種機械裝置。它是一種雙輪獨轅車。車上立有一個指針，與末端齒輪固聯，只要在車開始移動前，根據天象將指針指向南方，以后不管車向東還是向西轉，指針始終指向南方?！败囯m回運而手常指南”。

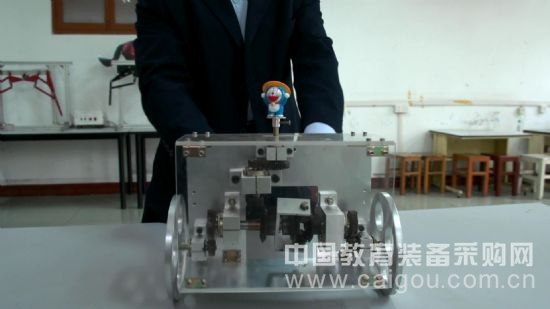

指南車已經失傳，根據古書里對指南車功能的描述，我們自行設計了一個機構，利用差速齒輪傳動原理，在車內安裝有一種能夠自動離合的復合輪系定向裝置，設計并制造了仿古指南車運動模型，實物如圖所示。學生抓住車上的把柄，無論將指南車朝哪個方向運動，指南車上的指針總是指向預先設定的方向，而且學生可以清楚地觀察到機構中各構件的運動傳遞狀況，繪制出機構運動簡圖，進行工作原理的推導，以此徹底理解機器的工作原理。
實驗裝置大小360x250x200。重量3公斤。體積小，重量輕。
實驗教學儀器名稱：仿古指南車
完成單位：華中科技大學機械學院機械設計與汽車工程系
